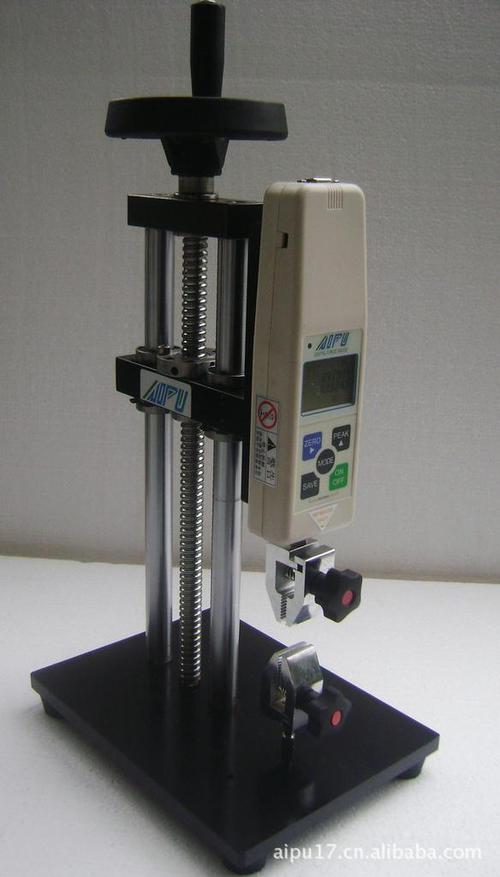

500N拉力试验机架与拉力试验机 选型、结构与应用全解析

在材料力学测试、产品质量控制以及科研实验中，拉力试验机是不可或缺的精密检测设备。其中，500N拉力试验机属于小力值试验机，广泛应用于塑料薄膜、胶粘剂、医用材料、纺织品、电子元器件、食品包装等领域的拉伸、剥离、撕裂、压缩等力学性能测试。而机架作为拉力试验机的承载与传动基础，其结构与稳定性直接影响测试精度和重复性。本文将围绕“500N拉力试验机架”与“拉力试验机”这两个核心关键词，系统介绍其组成、选型要点、应用场景及维护建议。\n\n一、拉力试验机的基本组成与工作原理\n\n拉力试验机通常由机架、驱动系统、测力系统、控制系统和夹具附件五大部分组成。机架提供刚性和导向，承受试验过程中的反作用力；驱动系统（如伺服电机、丝杠）带动横梁移动；测力系统（如负荷传感器）采集力值信号；控制系统实现速度、位移、力值的闭环控制；夹具则根据试样形状和测试标准进行夹持。\n\n500N拉力试验机的工作原理是：将试样装夹在两个夹具之间，横梁按设定速度移动，对试样施加拉力或压力，传感器实时采集力值与位移，软件记录并生成曲线，最终计算出拉伸强度、断裂伸长率、弹性模量等参数。\n\n二、500N拉力试验机架的作用与常见结构\n\n机架是拉力试验机的“骨架”。对于500N小力值机型，常见机架结构分为单柱式和双柱式，少数采用龙门式（门式）。\n\n1. 单柱机架：

单柱机架结构紧凑、占用空间小，适合500N及以下力值的测试，尤其在实验室桌面场景中应用普遍。其横梁沿单根立柱上下移动，刚性和抗偏载能力相对双柱弱，因此对机架加工精度和材料要求很高。常见材料为铝合金或钢制立柱，表面进行阳极氧化或喷塑处理。\n\n2. 双柱机架：

双柱机架由两根立柱和上、下横梁构成，刚性好、导向精度高，适合对测试同轴度要求较高的场合（如剥离、撕裂、大变形拉伸）。虽然500N属于小力值，但采用双柱机架能显著提升抗偏载能力和长期稳定性，避免因机架变形造成数据失真。\n\n3. 机架的辅助结构：

包括底座、限位开关、行程保护、丝杠防护罩、地脚等，部分机型还配有防尘罩、急停开关、透明防护门等，提升安全性和耐用性。\n\n三、选择500N拉力试验机架的5个关键点\n\n1. 刚性：机架刚性不足会导致横梁位移与试样变形不一致，使伸长率测量偏差增大。小力值机型更要关注微小力下的结构稳定性。\n2. 同轴度：上、下夹具的中心线偏差直接影响试样受力均匀性，双柱机架在这方面优势明显。\n3. 导向精度：应采用高精度直线导轨或精密丝杠副，保证横梁移动平稳、无爬行。\n4. 空间尺寸：根据试样长度选择机架高度和横梁行程，确保能够容纳夹具和试样。\n5. 兼容性：机架需与传感器、夹具、软件及不同测试标准兼容，方便后续扩展。\n\n四、拉力试验机的主要技术参数与选型\n\n拉力试验机的选型不仅看机架，还要综合以下参数：\n\n- 最大试验力：500N，建议实际测试力值落在量程的20%~80%之间，精度更高。\n- 力值精度：通常为0.5级或1级，精密测试建议选0.5级。\n- 速度范围：如0.001~500mm/min，需覆盖标准要求，如GB/T 1040、ISO 527等。\n- 位移分辨率：0.001mm或更高。\n- 夹具类型：拉伸、剥离、撕裂、压缩、弯曲等。\n- 软件功能：实时曲线、数据导出、报告生成、多标准测试模块。\n\n如果企业既有小力值测试，又预期未来有较大力值需求，可以优先选择机架略高一个档次、量程可切换或更大容量的机型，避免重复采购。\n\n五、500N拉力试验机的典型应用\n\n1. 薄膜与包装：塑料薄膜、复合膜、铝箔的拉伸强度、断裂伸长率、直角撕裂、剥离强度。 \n2. 胶粘剂与胶带：180°剥离、90°剥离、拉伸剪切强度。 \n3. 医疗器械：输液管、注射器、口罩耳带、医用敷料的拉伸性能。 \n4. 纺织与无纺布：断裂强力、顶破、撕裂。 \n5. 电子与线材：端子拉力、焊点强度、线束剥离。 \n6. 食品与日化：包装袋拉伸、封口强度、软管挤压测试等。\n\n六、机架与试验机的日常维护要点\n\n- 定期检查机架紧固件是否松动，尤其是立柱与底座的连接螺钉。\n- 保持立柱、丝杠和导轨清洁，定期涂抹专用润滑脂。\n- 避免超载，超载会永久影响机架精度和传感器寿命。\n- 长期不用时，应切断电源并加防尘罩，防止环境湿度腐蚀。\n- 每年进行力值校准，可选择标准测力仪或第三方计量机构测试。\n\n七、\n\n500N拉力试验机架决定了整机的稳定性和测试重复性，在选择拉力试验机时，既要关注传感器、软件和夹具等核心部件，也需重视机架结构。对小力值高精度测试，单柱机架可满足多数需求，而要求更高的扭转刚性、同轴度时，双柱机架更为可靠。只有将机架、驱动、测力、控制和使用场景匹配，才能获得准确、可靠的力学测试数据，服务于材料研发和质量控制。
